Mengapa injap semak dianggap komponen automatik utama dalam sistem kawalan cecair perindustrian?

Dalam sistem kawalan bendalir perindustrian,periksa injapadalah komponen automatik penting yang direka untuk mengelakkan aliran balik medium yang tidak disengajakan, melindungi peralatan seperti pam dan motor, dan memastikan kestabilan proses perindustrian. Sebagai pengeluar profesional dengan keupayaan pengeluaran maju dan pengalaman eksport global,Syarikat Injap Milestone Tianjinmemberi tumpuan kepada menyediakan injap cek berprestasi tinggi dan injap perindustrian lain untuk memenuhi keperluan perindustrian yang pelbagai. Jadi, adakah anda memahami injap cek?

Apakah injap cek?

A periksa injapadalah injap automatik yang bahagian penutup (cakera injap bulat) beroperasi di bawah berat badannya sendiri dan tekanan bendalir. Fungsi utamanya adalah untuk mengelakkan aliran balik medium, menjadikannya komponen yang sangat diperlukan dalam sistem pengangkutan bendalir di pelbagai industri. Tidak seperti injap manual atau separa automatik, injap periksa tidak memerlukan sumber kuasa luaran-operasi mereka sepenuhnya didorong oleh tekanan dinamik medium itu sendiri, memastikan pencegahan aliran balik masa nyata dan boleh dipercayai.

Fungsi teras injap cek

Mencegah aliran balik medium: Ini adalah fungsi yang paling asas. Dalam sistem paip, injap periksa menghalang aliran balik media apabila tekanan sistem jatuh, mengelakkan gangguan pengeluaran.

Melindungi pam dan motor pemacu: Aliran balik boleh menyebabkan pam membalikkan, berpotensi merosakkan komponen dalaman dan memunggah motor pemacu, mengakibatkan downtime mahal. Semak injap ditutup sebaik sahaja aliran balik, menghapuskan risiko ini.

Secara selamat melepaskan media dari bekas: Dalam tangki simpanan atau kapal tekanan, injap periksa mengawal aliran media satu arah, memastikan pelepasan yang selamat dan menghalang aliran balik atau pencemaran siphon.

Pengasingan selamat: Injap semak digunakan bersempena dengan injap pintu untuk membentuk sistem perlindungan ganda. Sebagai contoh, dalam saluran paip tekanan tinggi, injap periksa menghalang aliran balik, manakala injap pintu membolehkan pengasingan manual untuk penyelenggaraan, dengan itu meningkatkan keselamatan sistem keseluruhan.

Jenis Injap Semak: Injap Angkat dan Swing

Berdasarkan pergerakan cakera injap, injap periksa terutamanya dibahagikan kepada injap cek lif dan injap pemeriksaan ayunan. Setiap jenis mempunyai ciri -ciri struktur yang unik dan senario aplikasi, sesuai untuk keperluan perindustrian yang berbeza.

Angkat injap cek

Struktur injap pemeriksaan angkat adalah serupa dengan injap pintu, tetapi ia tidak mempunyai batang injap yang memacu cakera injap. Cakera injap bergerak secara menegak (ke atas dan ke bawah) di sepanjang kerusi injap untuk mengawal aliran.

Prinsip kerja

Proses pembukaan: Apabila aliran medium dari hujung salur masuk (bahagian bawah) ke hujung outlet (bahagian atas), tekanan masuk menolak cakera injap ke atas, mengatasi rintangan gabungan berat badan cakera injap dan geseran aliran. Ini mengangkat cakera injap dari kerusi injap, yang membolehkan medium lancar.

Proses Penutupan: Jika medium cuba mengalir ke belakang, tekanan terbalik menolak cakera injap ke bawah. Kemudian, di bawah beratnya sendiri dan tekanan terbalik, cakera injap menekan dengan tegas terhadap kerusi injap, menyegel saluran paip dan menghalang aliran balik.

Kelebihan utama

Sambutan penutupan cepat, sesuai untuk sistem dengan perubahan tekanan yang kerap.

Ketepatan pengedap yang tinggi apabila ditutup, sesuai untuk media dengan keperluan kebocoran yang rendah.

Aplikasi biasa

Bekalan air dan sistem saliran.

Piping air suapan dandang dan sistem stim di loji janakuasa.

Sektor perindustrian ringan yang memerlukan kesucian yang sangat tinggi dari medium.

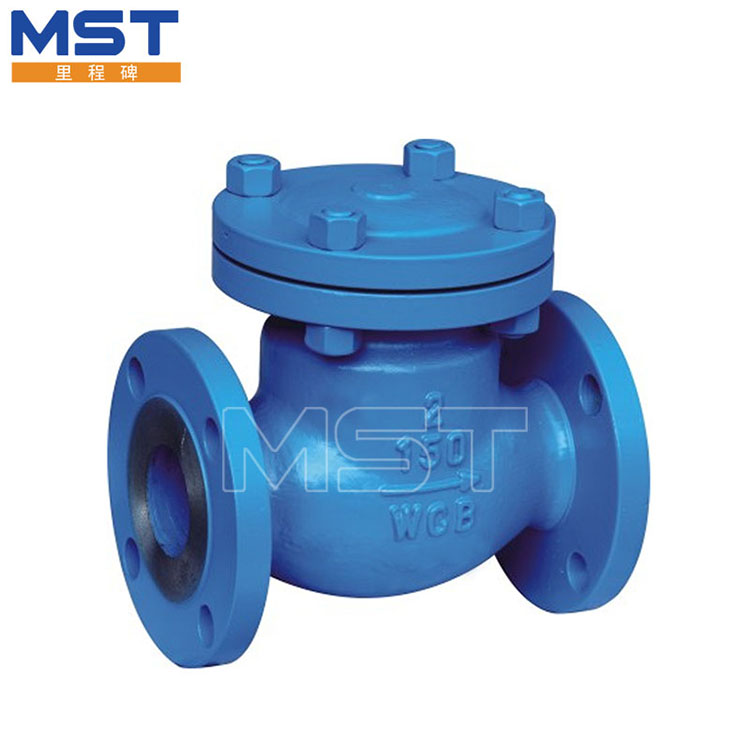

Injap Semak Jenis Swing

Injap semak jenis swing mempunyai cakera yang cenderung dan dipasang pada paksi berputar (biasanya terletak berhampiran dengan kerusi injap). Cakera di sekeliling paksi ini untuk membuka atau menutup, bukannya bergerak secara menegak.

Prinsip kerja

Proses pembukaan: Apabila aliran medium ke arah hadapan, tekanannya menolak cakera untuk mengayunkan dari kerusi injap, mewujudkan laluan untuk medium. Sudut swing cakera ditentukan oleh kadar aliran aliran medium -lebih tinggi menghasilkan sudut pembukaan yang lebih besar, meminimumkan rintangan aliran.

Proses Penutupan: Apabila aliran balik berlaku, tekanan sederhana terbalik menolak cakera untuk kembali ke tempat duduk injap. Cakera kemudian menyegel kerusi di bawah tekanan terbalik, menghentikan aliran balik. Prinsip kerja adalah serupa dengan injap pemeriksaan jenis lif, tetapi gerakan swing mengurangkan daya impak semasa penutupan, memperluaskan hayat perkhidmatan injap.

Kelebihan utama

Rintangan aliran rendah, menjadikannya sesuai untuk saluran paip diameter besar atau sistem kadar aliran tinggi.

Struktur mudah, penyelenggaraan mudah, dan kebolehsuaian yang kuat kepada media dengan sedikit kekotoran (mis., Air kumbahan, minyak mentah).

Aplikasi biasa

Saluran paip minyak dan gas.

Sistem bekalan terma.

Industri Metalurgi.
