Mengapa anda harus memilih injap rama -rama lug untuk aplikasi perindustrian anda?

Di dunia kawalan bendalir, injap berada di tengah -tengah setiap sistem perindustrian. Mereka menentukan bagaimana saluran paip berfungsi, bagaimana proses selamat dijalankan, dan bagaimana industri yang cekap menjimatkan tenaga dan sumber. Antara pelbagai jenis injap,Injap rama -rama lugMenonjol sebagai penyelesaian serba boleh, kos efektif, dan boleh dipercayai untuk kedua-dua operasi sederhana dan besar. Reka bentuk yang unik dan prestasi yang mantap menjadikannya sesuai untuk bekalan air, rawatan air sisa, industri kimia, loji kuasa, dan sistem HVAC.

Artikel ini mengambil pandangan terperinci mengenai prinsip kerja, spesifikasi, faedah, dan aplikasi injap rama -rama lug, sementara juga menonjolkan mengapa begitu banyak syarikat, termasuk mereka yang bermitra denganSyarikat Injap Milestone Tianjin, lebih suka injap jenis ini dalam saluran paip mereka.

Apakah injap rama -rama lug?

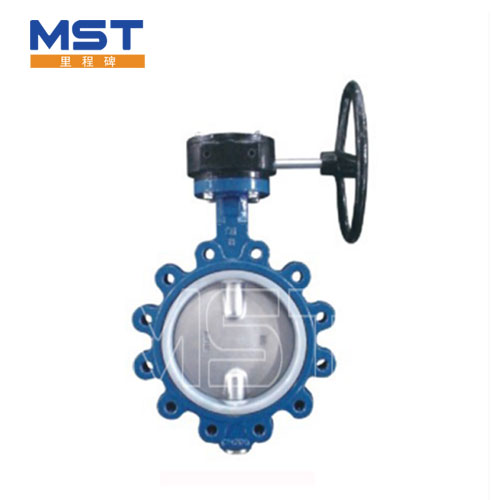

Injap rama-rama lug adalah injap giliran suku yang direka untuk mengawal atau mengasingkan aliran bendalir dalam saluran paip. Ia dibezakan dengan reka bentuk "lug", yang mempunyai sisipan berulir di kedua -dua belah badan injap. Pembinaan ini membolehkan injap dilancarkan terus ke bebibir, membolehkan pemasangan dan penyingkiran mudah tanpa mengganggu keseluruhan sistem paip.

Ciri ini menjadikan injap rama -rama lug sangat praktikal untuk sistem yang memerlukan penyelenggaraan yang kerap, di mana satu sisi saluran paip mungkin perlu diputuskan tanpa menjejaskan yang lain.

Fungsi utama dan prinsip kerja

Prinsip kerja injap rama -rama lug adalah mudah namun berkesan:

• Ia beroperasi dengan pergerakan seperempat.

• Cakera bulat, yang diposisikan di tengah paip, berputar di sekitar paksi menegak untuk mengawal aliran.

• Apabila pemegang atau penggerak bertukar 90 darjah, cakera sama ada sepenuhnya membuka atau menutup laluan.

• Injap juga boleh ditetapkan ke kedudukan pertengahan, yang membolehkan peraturan aliran yang tepat.

Reka bentuk ini meminimumkan rintangan, mengurangkan penurunan tekanan, dan menyampaikan pengedap yang boleh dipercayai apabila dipasangkan dengan kerusi elastomer berkualiti tinggi.

Parameter produk injap rama -rama lug

Berikut adalah parameter umum yang mempamerkan keupayaan teknikal injap rama -rama lug standard:

Spesifikasi utama

• Julat saiz: DN50 - DN1200 (2 " - 48")

• Penilaian Tekanan: PN10, PN16, ANSI 150

• Bahan badan: Besi tuang, besi mulur, keluli karbon, keluli tahan karat

• Bahan cakera: Besi mulur, keluli tahan karat, gangsa aluminium, cakera bersalut nilon

• Bahan tempat duduk: EPDM, NBR, PTFE, Viton

• Jenis Sambungan: Jenis lugged dengan sisipan berulir

• Kaedah operasi: Tuil manual, kotak gear, penggerak elektrik, penggerak pneumatik

• Julat suhu: -20 ° C hingga +200 ° C (bergantung kepada bahan tempat duduk)

• Permohonan: Air, minyak, gas, buburan, cecair kimia

Jadual Parameter Teknikal

Kelebihan injap rama -rama lug

1. Pemasangan fleksibel- boleh dipasang pada akhir saluran paip tanpa memerlukan paip hiliran.

2. Penyelenggaraan yang mudah- Membolehkan satu sisi sistem diservis tanpa menutup seluruh baris.

3. Kos efektif- Lebih ringan dan lebih padat daripada injap pintu atau dunia, mengurangkan kos bahan dan pemasangan.

4. Ketahanan- Dengan bahan seperti besi mulur dan keluli tahan karat, injap menahan tekanan, turun naik suhu, dan persekitaran yang menghakis.

5. Pengedap ketat-Bahan tempat duduk lanjutan menyediakan gelembung gelembung, walaupun di bawah keadaan yang mencabar.

6. Fleksibiliti- Sesuai untuk air bersih, air kumbahan, minyak, gas, dan bahan kimia ringan.

Aplikasi injap rama -rama lug

Injap rama -rama lug mempunyai aplikasi yang luas di seluruh industri yang berbeza:

• Bekalan air dan rawatan air sisa- Menyediakan pengurangan dan kawalan yang boleh dipercayai dalam sistem air dan kumbahan perbandaran.

• Sistem HVAC- Digunakan untuk mengawal selia air sejuk dan saluran paip air panas.

• Industri kimia- Mengendalikan cecair menghakis ringan kerana tempat duduk PTFE dan viton.

• Loji kuasa- memainkan peranan dalam penyejukan peredaran air dan perkhidmatan tambahan.

• Industri Marin- Pembinaan ringan menjadikannya sesuai untuk sistem onboard.

Fleksibiliti injap ini menjadikannya salah satu produk yang paling biasa ditentukan oleh jurutera dan pengurus projek di seluruh dunia.

Perbandingan dengan jenis injap lain

Soalan Lazim Mengenai Injap Rama -rama Lug

S1: Apa yang membuat injap rama -rama lug berbeza dari injap rama -rama wafer?
Injap rama -rama lug telah memasukkan sisipan (lugs) yang membolehkan injap dilekatkan terus ke bebibir, membolehkan satu sisi paip terputus tanpa mengganggu yang lain. Sebaliknya, jenis wafer memerlukan seluruh baris untuk ditutup sebelum penyingkiran.

S2: Bolehkah injap rama-rama lug digunakan untuk aplikasi tekanan tinggi?
Umumnya, injap rama-rama lug direka untuk sistem tekanan sederhana (PN10-PN16 atau ANSI 150). Untuk tekanan yang lebih tinggi, bahan khusus dan reka bentuk bertetulang mungkin diperlukan, tetapi dalam kebanyakan saluran paip perindustrian, pengendalian tekanan mereka mencukupi.

S3: Bagaimanakah bahan tempat duduk mempengaruhi prestasi injap rama -rama lug?
Bahan tempat duduk secara langsung memberi kesan kepada rintangan suhu, sifat pengedap, dan keserasian dengan media. Sebagai contoh, EPDM sesuai untuk air, PTFE lebih disukai untuk bahan kimia, dan viton berfungsi dengan baik dengan suhu yang lebih tinggi. Memilih kerusi yang betul memastikan kebolehpercayaan jangka panjang.

S4: Kenapa saya harus memilih syarikat injap Milestone Tianjin untuk injap rama -rama lug?
Syarikat Valve Milestone Tianjin mempunyai tahun kepakaran dalam pembuatan injap, menawarkan reka bentuk yang mantap, bahan premium, dan pilihan yang disesuaikan. Injap rama -rama lug mereka digunakan secara meluas dalam projek perbandaran, perindustrian, dan marin, membuktikan kedua -dua ketahanan dan kecekapan.

Kesimpulan

TheInjap rama -rama lugMenggabungkan kecekapan, ketahanan, dan kepraktisan, menjadikannya pilihan yang sangat diperlukan untuk sistem perindustrian moden. Kemudahan pemasangan, keupayaan untuk mengasingkan satu sisi garis, dan reka bentuk kos efektif semuanya menyumbang kepada permintaannya yang semakin meningkat di pasaran global.

Sekiranya anda mempertimbangkan penyelesaian yang boleh dipercayai untuk sistem saluran paip anda, melabur dalam injap berkualiti tinggi dariSyarikat Injap Milestone TianjinMemastikan kedua-dua prestasi dan nilai jangka panjang.

Untuk pertanyaan, konsultasi teknikal, atau pesanan pukal, jangan raguhubungi Syarikat Injap Milestone Tianjin- Nama yang dipercayai dalam pembuatan dan bekalan injap.
