Apakah perbezaan antara injap dunia dan injap pintu?

Sebagai peralatan utama untuk mengawal aliran media dalam sistem saluran paip,Injap Globedaninjap pintuadalah kedua-dua injap pemotongan, tetapi mereka berbeza dengan reka bentuk struktur, ciri-ciri kerja dan senario yang terpakai. Pemilihan yang tidak betul boleh menjejaskan kecekapan sistem dan juga menyebabkan bahaya keselamatan.

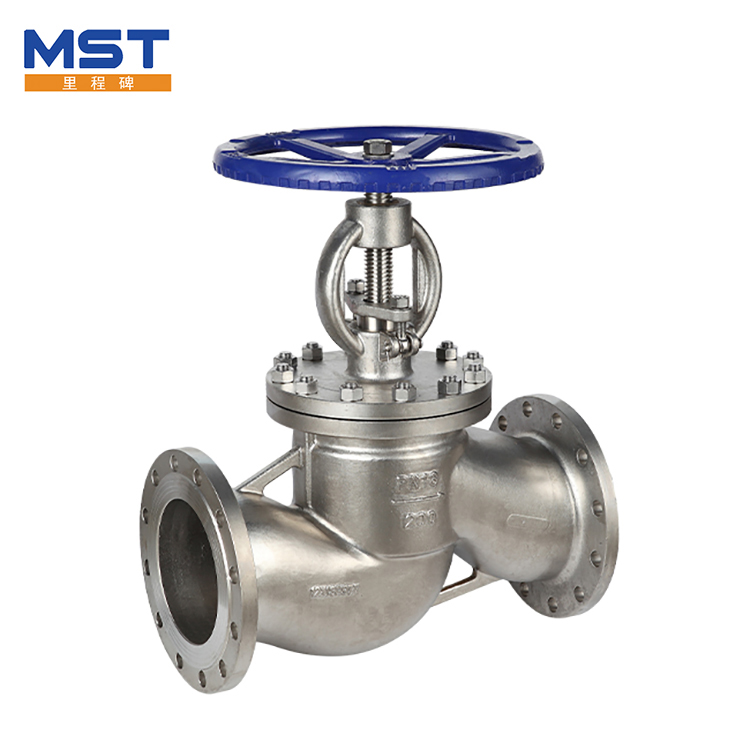

Perbezaan penting dalam reka bentuk struktur menentukan ciri -ciri fungsional. Injap Globe mengamalkan struktur "pemintasan menegak cakera injap". Terdapat kerusi injap berserenjang ke arah cecair dalam badan injap. Cakera injap bergerak ke atas dan ke bawah melalui batang skru untuk mencapai pengedap. Cecair perlu membuat giliran 90 darjah untuk mengalir melalui badan injap. Koefisien rintangan aliran (kira-kira 3-5) jauh lebih tinggi daripada injap pintu. Injap pintu bergantung pada "pemintasan selari pintu". Pintu bergerak secara menegak di sepanjang garis tengah kerusi injap. Apabila dibuka sepenuhnya, pintu gerbang dipisahkan sepenuhnya dari saluran aliran. Koefisien rintangan aliran hanya 0.1-0.5, yang dekat dengan kapasiti aliran paip pendek.

Kawalan aliran dan prestasi pengedap masing -masing mempunyai penekanan sendiri. Cakera injap dan tempat duduk injap injap dunia adalah meterai hubungan muka, dan pengedap lebih dipercayai apabila ditutup. Ia amat sesuai untuk saluran paip diameter kecil tekanan rendah (DN15-DN100), dan aliran boleh diselaraskan dengan tepat oleh pembukaan cakera injap. Ia sering digunakan pada masa -masa yang memerlukan pendikit (seperti sistem pemanasan). Walau bagaimanapun, permukaan pengedapnya mudah rosak oleh hakisan cecair berkelajuan tinggi, dan hayat perkhidmatannya pada umumnya 10,000-20,000 kali pembukaan dan penutupan. Pintu injap pintu adalah bersentuhan dengan kerusi injap. Tidak ada kehilangan pendikit apabila dibuka sepenuhnya. Ia sesuai untuk saluran paip diameter besar (DN100-DN1000), tetapi ia perlu diselaraskan dengan tepat apabila ditutup, jika tidak, mudah dibocorkan, dan peraturan aliran tidak dapat dicapai. Ia kebanyakannya digunakan dalam keadaan terbuka dan sepenuhnya tertutup (seperti saluran air paip).

Perbezaan dalam keadaan kerja yang berkenaan adalah jelas. Injap dunia sesuai untuk menyampaikan media bersih seperti air bersih dan minyak. Tekanan kerja biasanya tidak melebihi 16MPa, dan julat suhu adalah -29 ℃ hingga 425 ℃. Perhatikan arah aliran (inlet rendah dan outlet yang rendah) semasa pemasangan, jika tidak, prestasi pengedap akan dikurangkan. Injap pintu boleh digunakan untuk mengangkut media yang mengandungi sedikit zarah (seperti kumbahan), dengan tahap tekanan sehingga 42MPa, pelbagai penyesuaian suhu yang lebih luas (-196 ℃ hingga 540 ℃), dan tidak ada sekatan arah ke atas pemasangan, tetapi ia tidak sesuai untuk pembukaan dan penutupan yang kerap.

Kos penyelenggaraan dan hayat perkhidmatan perlu dipertimbangkan secara komprehensif. Cakera injap dan struktur sambungan batang skru injap dunia adalah mudah, dan hanya gasket pengedap perlu digantikan semasa penyelenggaraan. Kos penyelenggaraan tunggal adalah kira -kira 50% daripada injap pintu. Injap pintu mempunyai struktur panduan yang kompleks antara pintu dan batang injap. Sekiranya ia terjebak, ia perlu dibongkar secara keseluruhan, dan masa penyelenggaraan adalah 2-3 kali dari injap dunia. Walau bagaimanapun, dalam keadaan terbuka sepenuhnya, rintangan aliran injap pintu adalah kecil, yang dapat mengurangkan penggunaan tenaga saluran paip dan lebih ekonomik untuk kegunaan jangka panjang.

Semasa memilih, prinsip asas "Memilih aInjap Globeuntuk diameter kecil dan ainjap pintuuntuk diameter yang besar; Memilih injap globe untuk pelarasan aliran, memilih injap pintu untuk pembukaan dan penutupan penuh; Memilih injap globe untuk media bersih dan injap pintu untuk media yang mengandungi zarah "harus diikuti. Hanya dengan menggabungkan tekanan sistem, ciri -ciri sederhana dan kekerapan operasi bolehkah prestasi optimum injap akan dimainkan dan operasi yang selamat dan efisien sistem paip dipastikan.
